تبدیل حالت مستطیلی به دایره ای 10.7-12.75 گیگاهرتز

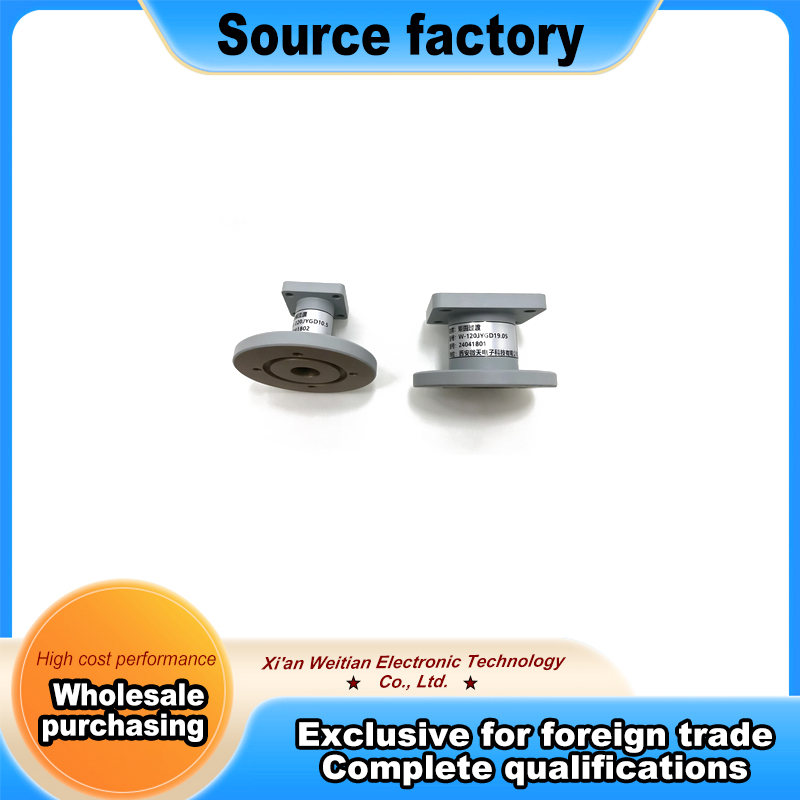

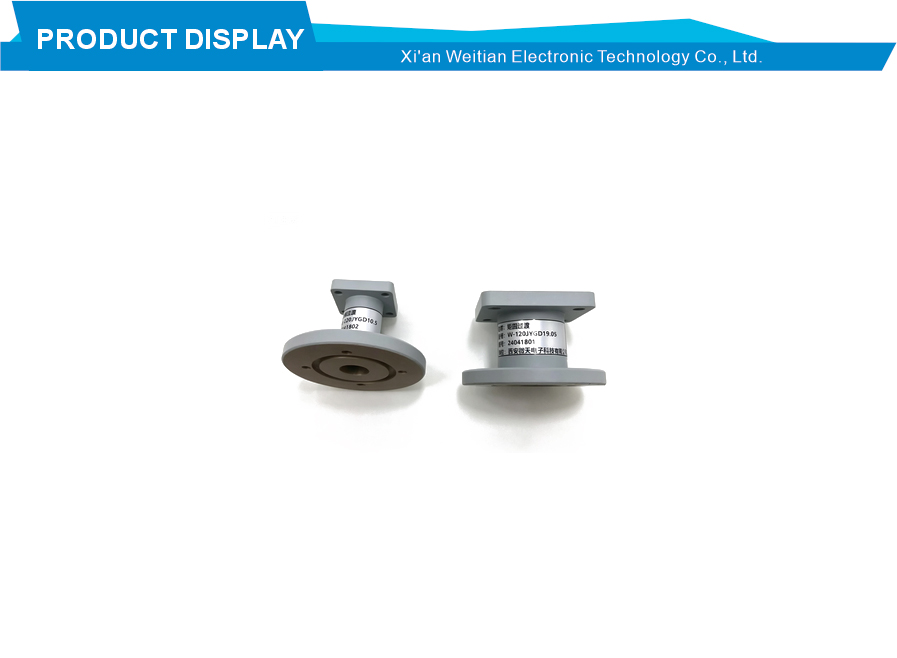

آداپتور WR75 تا 19.05 میلی متر مستطیل به دایره

این محصول یک آداپتور Waveguide حرفه ای است که برای تبدیل حالت TE10 در موجبر مستطیلی به حالت TE11 در موجبر دایره ای طراحی شده است. آداپتور از موجبر مستطیلی WR75 به موجبر دایره ای با قطر 19.05 میلی متر تغییر می کند و در باند فرکانسی 10.7 گیگاهرتز تا 12.75 گیگاهرتز کار می کند. به عنوان یک آداپتور مستطیلی به دایره ای، اتصال بدون درز بین سیستم های موجبر مستطیلی و دایره ای را در حالی که عملکرد الکتریکی خوبی را حفظ می کند، امکان پذیر می کند. آداپتور از آلومینیوم با اکسیداسیون رسانا ساخته شده و با رنگ خاکستری دریایی برای دوام و مقاومت در برابر خوردگی به پایان رسیده است. این جزء برای سیستم هایی که نیاز به تبدیل حالت بین انواع مختلف موجبر دارند ضروری است. آداپتور مستطیلی به دایره ای WR75 تا 19.05 میلی متر یک راه حل کلیدی برای مهندسانی است که با سیستم های باند Ku کار می کنند و نیاز به اتصال بخش های موجبر مستطیلی و دایره ای دارند.

این آداپتور مستطیلی به دایره ای عملکرد الکتریکی عالی را در محدوده فرکانس کاری خود ارائه می دهد. نسبت موج ایستاده ولتاژ 1.2 یا کمتر است که تطابق امپدانس خوبی با حداقل بازتاب سیگنال را تضمین می کند. تبدیل حالت TE10 به TE11 از طریق هندسه داخلی دقیق به دست می آید که به آرامی بین مقطع مستطیلی و دایره ای تغییر می کند. قطر موجبر دایره ای به دقت انتخاب شده است تا خلوص حالت بهینه شود و تولید حالت بالاتر به حداقل برسد. ساختار آلومینیومی استحکام مکانیکی خوبی را فراهم می کند در حالی که قطعه را سبک نگه می دارد. اکسیداسیون رسانا و رنگ خاکستری دریایی محافظت در برابر خوردگی و قرار گرفتن در معرض محیط را فراهم می کند و این آداپتور را برای محیط های مختلف نصب مناسب می کند. ویژگی تلفات درج کم این آداپتور موجبر، انتقال سیگنال کارآمد را از طریق انتقال با حداقل کاهش توان تضمین می کند.

یکی از نقاط قوت واضح این آداپتور موجبر توانایی آن در حل چالش های اتصال بین استانداردهای مختلف موجبر است. این به طور گسترده ای در تطبیق مسیر سیستم رادار و ارتباطات RF، پیوندهای حفره تجهیزات گرمایش مایکروویو، مونتاژ اجزای پلت فرم تست مایکروویو، و اتصالات مختلف انتقال موجبر استفاده می شود. انتقال WR75 به 19.05 میلی متر به ویژه برای کاربردهای باند Ku که در آن رابط های موجبر دایره ای مورد نیاز است، مناسب است. وقتی آداپتور به درستی با امپدانس سیستم تطبیق داده شود، پاسخ فاز خوب و میرایی پایین را حفظ می کند. رابط های فلنج استاندارد سازگاری با موجبر مستطیلی معمولی WR75 و اجزای موجبر دایره ای 19.05 میلی متری را تضمین می کند. این جزء همچنین با گزینه های سفارشی برای باند فرکانس، ابعاد و پایان در صورت درخواست موجود است. آداپتور Rectangular to Circular یک راه حل عملی برای یکپارچه سازان سیستم ارائه می دهد که نیاز به ترکیب اجزای استانداردهای موجبر مختلف بدون به خطر انداختن کیفیت سیگنال دارند.

در استفاده عملی، این آداپتور مستطیلی به دایره ای وظایف حرفه ای یکپارچه سازی سیستم را به خوبی انجام می دهد. برای سیستم های رادار، بخش های موجبر مستطیلی را به تغذیه های موجبر دایره ای برای سیستم های آنتن متصل می کند. برای ایستگاه های زمینی ارتباط ماهواره ای، رابط بین اجزای موجبر مستطیلی و شبکه های تغذیه موجبر دایره ای را فعال می کند. برای پلتفرم‌های تست مایکروویو، اتصال انعطاف‌پذیری را بین استانداردهای مختلف موجبر در طول تنظیم اندازه‌گیری فراهم می‌کند. برای تجهیزات گرمایش مایکروویو صنعتی، منابع موجبر مستطیلی را به اپلیکاتورهای موجبر دایره ای متصل می کند. رابط های فلنج استاندارد به طور ایمن با اجزای موجبر معمولی جفت می شوند. ساختار آلومینیومی وزن را معقول نگه می دارد در حالی که دوام خوبی را ارائه می دهد. راندمان تبدیل حالت، انتقال سیگنال قابل اعتماد را از طریق انتقال تضمین می کند. این آداپتور مستطیلی به دایره ای به عنوان یک نمونه محکم از یک آداپتور موجبر به خوبی طراحی شده برای تبدیل حالت TE10 به TE11 و برنامه های کاربردی اتصال سیستم می باشد.
