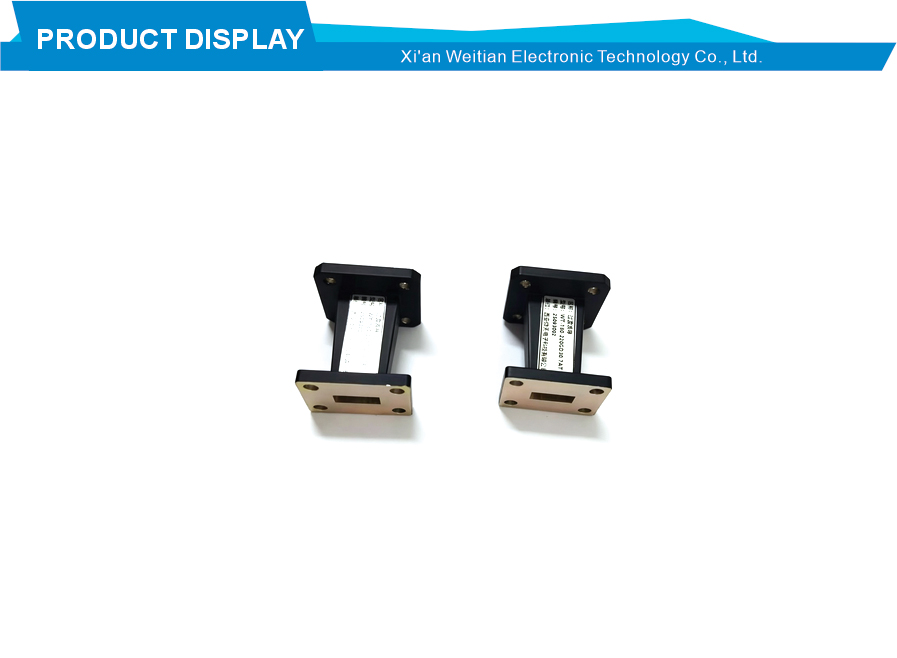

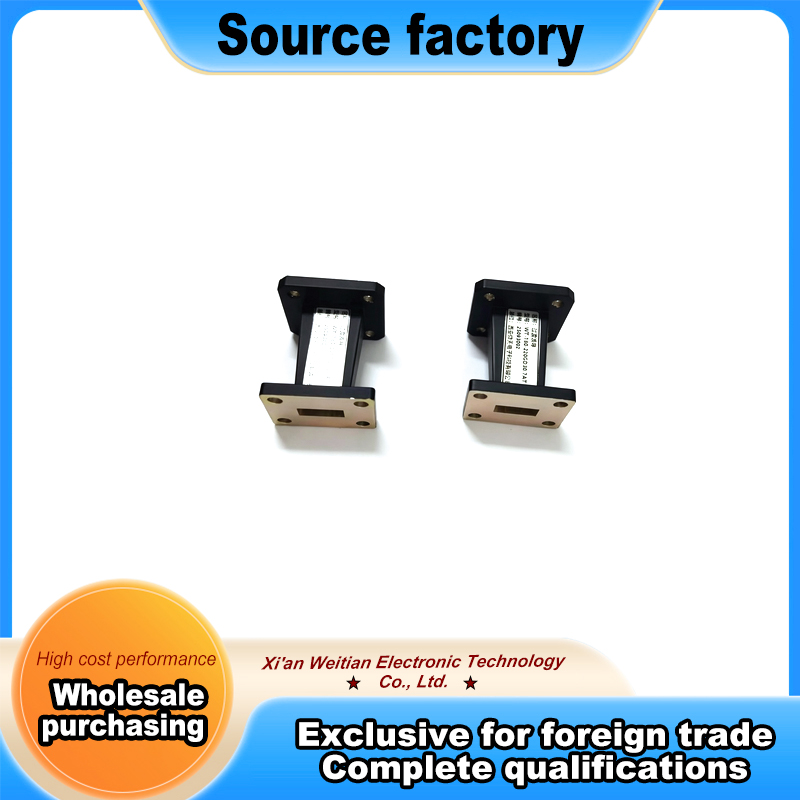

مبدل حالت مستطیل به مستطیل 17.6-22 گیگاهرتز

WR51 به WR42 مجاور مستطیل به مستطیل موجبر آداپتور برای تبدیل حالت باند K و اتصال سیستم

این محصول یک آداپتور موجبر حرفه ای است که برای انتقال موجبر مجاور بین موجبرهای مستطیلی WR51 و WR42 طراحی شده است. آداپتور در باند فرکانسی 17.6 گیگاهرتز تا 22 گیگاهرتز در محدوده باند K کار می کند. به عنوان یک آداپتور مستطیل به مستطیل، اتصال یکپارچه بین اندازه های موجبر مجاور را در حالی که عملکرد الکتریکی خوبی را حفظ می کند، امکان پذیر می کند. آداپتور از آلومینیوم با پوشش اکسیداسیون رسانای سیاه برای دوام و مقاومت در برابر خوردگی ساخته شده است. این جزء برای سیستم هایی که نیاز به تبدیل حالت و تطبیق پورت بین استانداردهای مختلف موجبر مستطیلی دارند ضروری است. آداپتور موجبر مستطیلی به مستطیلی WR51 تا WR42 یک راه حل کلیدی برای مهندسانی است که با سیستم های باند K که نیاز به اتصال بخش های مختلف موجبر مستطیلی دارند کار می کنند.

این آداپتور مستطیل به مستطیل عملکرد الکتریکی عالی را در محدوده فرکانس کاری خود ارائه می دهد. نسبت موج ایستاده ولتاژ 1.3 یا کمتر است که از تطابق امپدانس خوب با حداقل بازتاب سیگنال اطمینان حاصل می کند. انتقال بین اندازه موجبر WR51 و WR42 از طریق هندسه داخلی دقیق انجام می شود که انتشار سیگنال صاف را تضمین می کند. فرکانس کاری معمولاً توسط محدوده فرکانس همپوشانی موجبرهای مجاور یا محدوده فرکانس موجبر فرکانس بالاتر تعیین می شود. ساختار آلومینیومی با اکسیداسیون رسانای سیاه، استحکام مکانیکی خوبی را فراهم می‌کند و در عین حال وزن قطعه را سبک نگه می‌دارد. پوشش محافظ در برابر خوردگی و قرار گرفتن در معرض محیطی مقاومت نشان می دهد و این آداپتور را برای محیط های مختلف نصب مناسب می کند. ویژگی تلفات درج کم این آداپتور موجبر، انتقال سیگنال کارآمد را از طریق انتقال با حداقل کاهش توان تضمین می کند.

یکی از نقاط قوت واضح این آداپتور موجبر توانایی آن در حل چالش های اتصال بین استانداردهای موجبر مستطیلی مجاور است. این به طور گسترده ای در تطبیق مسیر سیستم رادار و ارتباطات RF، پیوندهای حفره تجهیزات گرمایش مایکروویو، مونتاژ اجزای پلت فرم تست مایکروویو، و اتصالات مختلف انتقال موجبر استفاده می شود. انتقال WR51 به WR42 مخصوصاً برای کاربردهای مایکروویو باند K که در آن به رابط موجبر مجاور نیاز است، مناسب است. وقتی آداپتور به درستی با امپدانس سیستم تطبیق داده شود، پاسخ فاز خوب و میرایی پایین را حفظ می کند. رابط های استاندارد فلنج سازگاری با اجزای موجبر مستطیلی WR51 و WR42 را تضمین می کند. این جزء همچنین با گزینه های سفارشی برای باند فرکانس، ابعاد و پایان در صورت درخواست موجود است. آداپتور Rectangular to Rectangular یک راه حل عملی برای یکپارچه سازهای سیستم ارائه می دهد که نیاز به ترکیب اجزای استانداردهای موجبر مجاور مختلف بدون به خطر انداختن کیفیت سیگنال دارند.

در استفاده عملی، این آداپتور مستطیلی به مستطیلی وظایف حرفه ای یکپارچه سازی سیستم را به خوبی انجام می دهد. برای سیستم های راداری که در فرکانس های باند K کار می کنند، بخش های مختلف موجبر مستطیلی را در زنجیره انتقال به هم متصل می کند. برای ایستگاه های ارتباطی زمینی ماهواره ای، رابط بین اجزای موجبر مستطیلی مجاور با مشخصات اندازه های مختلف را فعال می کند. برای پلتفرم‌های تست مایکروویو، اتصال انعطاف‌پذیری را بین استانداردهای مختلف موجبر در طول تنظیم اندازه‌گیری فراهم می‌کند. برای تجهیزات گرمایش مایکروویو صنعتی، منابع هدایت موج مستطیلی را به اجزای پایین دست پل می کند. رابط های فلنج استاندارد به طور ایمن با اجزای موجبر معمولی جفت می شوند. ساختار آلومینیومی سبک وزن دوام خوبی را فراهم می کند در حالی که وزن سیستم را قابل کنترل نگه می دارد. راندمان تبدیل حالت، انتقال سیگنال قابل اعتماد را از طریق انتقال تضمین می کند. این آداپتور مستطیل به مستطیل به عنوان یک نمونه جامد از یک آداپتور موجبر به خوبی طراحی شده برای برنامه های انتقال موجبر مجاور و اتصال سیستم در فرکانس های باند K می باشد.
